Perkembangan jenis box cbs untuk speaker 12 inc 15 inci sampai 18 inci mulai berkembang seiring dengan trial dan eror para rekan pecinta cbs terutama oleh pak agung yang menjadi inspirator pembuatan box jenis cbs ini.

Mungkin dari beberapa skema box cbs memiliki karakter masing-masing, oleh sebab itu disesuaikan dengan kebutuhan.

Dalam hal karakter tentu setiap speaker memiliki karakteristik berbeda.

Kemudian pengaruh terbesar dalam penentuan frekuensi yang ingin di cross adalah pada bagian lubang. Semakin kecil lubang akan semakin rendah frekeunsi yang dihasilkan. Maka dari itu ketika akan membuat lebih baik diuji coba terlebih dahulu, mulai dari lubang terkecil sampai ketemu karakter yang diinginkan.

Karakter dari masing masing sekema sangat berpengaruh, namun sampai saat ini paling masih menghasilkan karakter sub adalah skema paling dasar dari cbs yaitu hanya menggunakan ruang untuk load frekuensi.

Untuk triologi memiliki karakter lebih cenderung ke lowmid jika digunakan pada speaker 15 inci, sedangkan untuk sub perlu speaker yang berkualitas dengan ukuran 18 inci, apabila menginginkan karakter stersesuai dengan skema triologi..

Dengan ini mudah mudahan bisa membantu menemukan skema box cbs yang diinginkan.

Untuk refrensi silahkan cari di group cbs Indonesia di sana bisa mendapatkan refrensi yang sebenarnya berasal dari kawan-kawan yang melakukan uji coba secara langsung.

Tujuan dari pengabadian ini adalah karena beberapa rekan di sana selalu tanya mengenai sekema yang telah terkubur oleh tread tread diskusi baru.

1. Skema box CBS triology

Menggunakan speaker 15 inci pada skema ini mampu menghandle tiga karakter sekaligus yaitu low,low sub, dan sub. Semua tergantung dari apa yang diinginakan terutama pada pengaturan batas frekuensi speaker menejemen dan kekuatan pada power amplifier yang digunakan. Kemudian faktor pada kekuatan speaker juga diperhitungkan. jika mengugnakan speaker berkualitas range mid low untuk bisa ngesub mungkin kasian speaker meskipun bisa. untuk menjadi pertimbangan lebih baik menggunakan jenis box cbs dari sekema dasar.

2. Cbs triology 18 inci

Untuk mengharap suara karakter sub, maka speaker 18 inci bisa menjadi pilihan dalam menghandel frekuensi rendah hingga 30hz. Mengnai triologi masing-masing pengguna memiliki pendapat yang berbeda ada yang mengatakan bahwa penggunaan box model dasar cbs memiliki karakter lebih ngesub dari box triologi ini.

Namun kelemahan dari skema box biasa adalah karakter cenderung kurang jauh dibandingkan dengan skema triologi ini. Semua kembali lagi pada kekuatan dan pengalaman pengguna. terkadang hasilnya memang memiliki perbedaan pada tingkatan daya keluaran amplifier dan karakter speaker itu senbdiri. kadang dalam sekema ini kita perlu berexperimen menyesuaikan karakter speaker.  misalnya mungkin merubah sekat dan merubah volime belakang speaker.

3.CBS 15 INC Dagduuut LOW

Dalam aspek kendang kadang berada di frekuensi low dut, nah mungkin bisa dijadikan refrensi pada skema ini.dengan karakter low maka lubang keluaran udara lebih besar.

Sedangkan jika menginginkan suara karakter sub kita bisa mengecilkan lubang keluaran angin atau yang sering dikatakan lubang Hz. skeama jenis dasar seperti ini masih menjadi favorit dibandingkan dengan triology karena mudah dipahami dan gampang untuk di setting. Kelemahan dari box ini adalah box akan lebih besar dan memakan tempat.

4.SKEMA 18 inc permanent

Skema ini diperuntukan bagi pengguna baru yang ingin membuat secara permanen. Kelebihan dari skema permanent adalah lebih simple saat loading di lapangan. Catatan dari box ini perkuat pada ruang resosnansi dengan sekat ditaruh di depan agar kondisi box dalam keadaan kokoh meskipun ditumpuk banyak box. untuk lubang mh bisa disesuaikan terlebih dahulu dari mh terkecil sampai besar untuk memenuhi karakter yang diinginkan.

5. Skema cbs model 4in1 18 dan 15 inci

Skema box ini sangat menghemat papan, karena hanya cukup satu ruang saja. ini biasanya dipakai pada bok yang sebelumnya bahanya box biasa dan bisa ditambahkan ruang dan lubang untuk dijadikan box cbs. Daripada membuang box lama lelbih baik hanya menambahkan ruang dengan satu box saja meskipun instalasinya dan bongkar muatnya menambahkan ruang.

credit gambar by agung mbantul

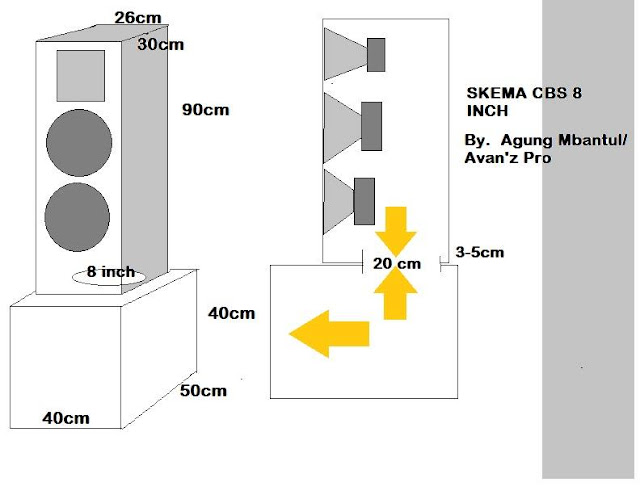

6. Skema box cbs 8 inci

Sekema ini diperuntukan bagi pengguna speaker aktif yang ingin menggunakan skema cbs. memang dengan penambahan box bisa menambah ruang untuk resonansi pada nada rendah, maka akan menghasilkan nada sub yang lebih nendang.

Sebenarnya pada speaker aktif sudah menggunakan sistem CBS di dalam setiap jenis speaker aktif model panjang. jika dilihat telah ada sekat sebelum lubang keluaran. Namun bedanya lubang mh terdapat di bagian luar.

7. CBS 12 Inci Doble

Skema ini sangat bermanfaat bagi yang hanya memiliki box doble dengan speaker 12 inci, hanya prlu menambahkan ruang saja di bagian bawah dan lubang disesuaikan dengan mh yang diinginkan.

penggunaan speaker full range mendapatkan nada bass yang lebih empuk. namun untuk penggunaan lapangan 12 inci tidak di rewkomendasikan. mungkin ini hany digunakan pada speaker rumahan untuk memperoleh karakter suara speaker yang lebih sub.

8.Box cbs untuk miniscoop

Daripada merombak secara permanen pada box jenis mini scop bisa menggunakan cara ini. Meskipun repot saat instalasi namun untuk menghemat anggaran dan ingin merasakan karakteriestik CBS, skema ini bisa menjadi pilihan. ada dua cara untuk memodifikasi box miniscop menjadi box cbs yaitu direc dan menutup luibang pada mini scop, seperti pada gambar berikut ini.

Dalam rangka untuk mengabadikan perkembangan berbagai box cbs, skeama box cbs berdasarakan koleksi yang pernah dibuat, dengan credit dari gambar pak agung Bantul, Jogjakarta.

Disclaimer:
Mungkin beberapa skema box cbs diatas memiliki hak cipa, jika keberatan dalam hal ini silahkan langsung kontak agar ditindak oleh admin
