Trik sederhana Memperbaiki Lampu LED Rusak - Channel 19

Cara memperbaiki lampu LED rusak - Gejala kerusakan ada ledakan kemudian lampu led mati. Bahkan mengakibatkan mcb anjlok. Ada juga tanpa ada tanda-tanda tersebut tiba-tiba led mati dan terkadang hanya masalah Led redup. Atau anda memiliki lampu led emergensi yang tidak mengisi dengan normal, jangan buang lampu led tersebut karena sebenarnya masih bisa diperbaiki dengan cara yang sangat sederhana.

Memperbaiki lampu led akan lebih mudah dari pada lampu jari-jari. Alasanya karena lampu led tegangan yang digunakan hanya tegangan DC biasa. Berbeda dengan lapu jari-jari yang tidak secara pasti berapa volt yang meski diukur pada bagian outputnya.

Pengertian LED

LED (lighting emithing dioda) yang Artinya cahaya pancaran dioda. Jadi lampu led merupakan sebuah dioda yang menyala. Sehingga memakan daya yang lebih hemat. LED memiliki dua kutub yaitu anaoda dan katoda. Artinya Led memiliki kutup positif dan Kutub negatif.

Led merupakan jenis komponen berpolaritas, sehingga jika memasangnya terbalik maka akan terjadi kerusakan. Led juga sangat sensitive terhadap lonjakan arus, sehingga mudah rusak jika terjadi lonjakan melebihi kemampuan maximum volt led.

Ada dua jenis lampu LED berdasarkan suplay kerjanya, yaitu lampu LED AC 220V dan LED dc 5v yang memanfaatkan batrai. Kali ini kita akan membahas keduanya.

Macam model lampu led pada dasar kerjanya sama, yang membedakan hanyalah pada sistim suplay. Selain itu juga ada jenis led biasa ada juga lampu emergensi. Led dengan jenis biasa mungkin lebih mudah diperbaiki karena rangkaianya lebih simple. Namun jika lampu led emergensi nampaknya agak sedikit rumit, melihat bahwa rangkaianya bisa dibilang, rangkaian doble.

Alat dan bahan untuk memperbaiki lampu led yang rusak

Sebelum melangkah ke teknik bahan yang perlu disiapkan adalah solder, multitester, tinol komponen dioda, resistor, dan elko 100v-160v.

Anda juga bisa menggunakan alat seadanya apabila tidak memiliki alat servis seperti multi tester dan solder, nanti pada tahap ini anda bisa langsung menuju memeperbaiki lampu led tanpa multitester pada bab 5.

Sebenarnya dengan anda memiliki sebuah solder akan memudahkan nanti saat membutuhkan sodering pada komponen led, dan mencopotnya. Namun LED smd biasanya akan mudah dilepas dengan cara menghancurkanya menggunakan tang potong dan sejenisnya, atau bisa juga dicongkel menggunakan obeng.

 1.Memperbaiki jenis lampu LED AC 220V biasa

LED 220AC biasa yang saya maksut adalah led yang diaplikasikan pada pitingan listrik 220. Lampu led 220 Ada beberapa ukuran namun sistemnya tetap sama yang membedakan hanyalah jumlah led yang digunakan.

Sistem kerja

Pada bagian primer terdapat resistor dan capasitor ukura 400 volt. Resistor pada bagian input berfungsi sebagai pembatas ac 220 ukuranya 474 atau 470k ohm untuk membatasi tegangan yang masuk. Dan ada sebuah capasitor ukuran 115j 400v fungsinya penyetabil arus masuk ke rangkaian led.

Setelah melalui resistor pembatas tegangan langsung menuju dioda bridge yang berfungsi menyearahkan tegangan ac menjadi tegangan dc atau plus dan min. setelah melalui dioda bridge ada sebuah elko filter sebagai penyetabil output dari dioda bridge berukuran �uf100v.

Kemudian ada sebuah resistor lagi. Ukuran 70 berfungsi menahan arus menuju led.

Dan baru tegangan sampai ke led. Led dirakit secara seri sehingga lebih tahan terhadap arus yang lebih tinggi.

2. Gejala kerusakan dan cara memperbaiki lampu LED

Gejala; LED tiba-tIba mati total tanpa gejala apapun, tanpa ada ledakan dan tanpa bau terbakar.

Penanganan;

Cek resistor pembatas ac220 ukuran 470k ohm, dan cek led satu persatu Menggunakan ohm meter. Bagi yang tidak memiliki multi tester bisa melihat secara kasat mata di bagian micro led didalamnya terdapat bercak hitam. Jika salah satu led putus maka semuanya akan tidak bekerja. Ini berlaku pada jenis led yang dirakit secara seri. Bagi yag dirakit secara paralel mungkin jika mati satu lampu akan tetap hidup meski salah satu tidak menyala.

Gejala; Elko ukuran 100v meledak

SOLUSI; Ganti elko dengan yang berkualitas bisa juga menggunakan elko dengan volt yang lebih tinggi.

Gejala; Mcb jeglek ketika lampu dihidupkan

Solusi; ganti dioda bridge.

Gejala; Led mati satu Mengakibatkan gejala led mati total.

Solusi ;Buang cungkil menggunakan obeng pada led yang mati. Kemudian satukan kedua kaki led yang mati tersebut menggunakan timah/dijumper menggunakan kabel.

3. Cara memperbaiki Lampu emergency mati

Lampu darurat berguna untuk menerangi saat terjadi padam listrik. Ada dua model jenis lampu led emergency yaitu model seperti lampu AC 220V dan juga ada yang model tempel di tembok. Kali ini yang kita bahas adalah lampu emergency yang jadi satu dengan lampu led biasa. Bisa dikatakan satu paket.

Fiturnya ketika listrik menyala, lampu utama yang menyala, namun jika listrik padam maka lampu emergency yang menyala. Jenis inilah yang sekarang banyak beredar dipasaran. Yang sebenarnya tidak begitu awet dibanding yang tempel ditembok.

Kerusakan akan sering terjadi pada lampu led yang jadi satu dengan lampu biasa. Alasanya ketika listrik menyala maka secara otomatis batrai terisi. Padahal cas btrai ada batas waktunya. Akibatnya terjadi keruskan berupa resistor yang menuju btrai sering terbakar.pada akhirnya led yang berfungsi sebagai lampu emergensi tidak bekerja ketika terjadi kerusakan pada sistem batrai.

Cara memperbaiki led emergency

 Pertama cek menggunakan multitester pada resistor pertama yang dari soket kabel listrik AC 220V berukuran sekitar jika tertulis 334 berati ukuran 330k ohm atau ukuran 474 berarti 470K ohm, ukuran ini disesuaikan dengan daya led yang digunakan sehingga ukuranya tidak sama setiap watt nya. Namun ukuranya tidak jauh dari nilai 100k ohm lebih. Karena resistor ini berfungsi pembatas arus yang masuk ke dalam rangkai dalam bentuk ac.

 Cek dioda bridge. Cara mengecek dioda bridge ukur secara pasif/ tidak terhubung rangkaian. Lepaskan dengan menggunakan solder baru kemudian bisa dicek secara pasti. Dioda bridge pada lampu led sejenis biasanya menggunakan smd komponen sehingga perlu ketlatenan saat mencopot kompoen yang berada pada board lampu terutama dioda

Ganti elko kemungkinan kering. Ukuranya sekitar 47uf 100v. Ini biasanya jika lampu led mengalami kerusakan led redup

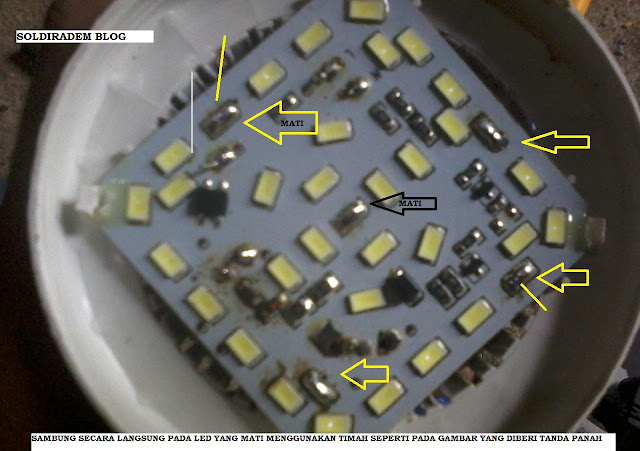

Amati led apakah ada yang terlihat hitam terbakar pada bagian tengan jika ia, berati itu mati. Jika rangkaian led dirakit secara seri maka mati salah satu led semua tidak akan bekerja. Silahkan ganti jika ada. Jika tidak bisa langsung menjumpernya dengan dioda biasa atau langsung disambung. Namun untuk yang ingin menyambung secara langsung hendaknya memperbesar nilai resistor pembatas dari output dioda bridge menuju led untuk memperpanjang umur led. jikapun tidak ada resistor penggantinya tidak di ganti tidak masalah. seperti gambar dibawah ini.

Lampu emegensi tidak menyala saat listrik mati. Kemungkinan terjadi keruskan pada batrai ataupun LED. Perlu anda ketahui bahwa led emergency memiliki dua led rangkaian terpisah. Sehingga perlu pemahaman antara yang mana emeregency dan lampu utama.

Cek semua lampu led menggunakan multitester untuk memastikan bahwa led tidak mati. Karena bentuknya masih bagus ternyata ada yang mati. Sehingga jika tidak memiliki multitester saat memperbaiki lampu led 50% Akan gagal

Memperbaiki lampu led biasa yang rusak akan lebih mudah daripada lampu emergency yang jadi satu dengan lampu biasa. Karena rangkaianya akan menjadi doble lebih banyak yang emergency sehingga perlu perlu pemahaman yang lebih lagi.Karena masih banyak lagi jenis kerusakan yang telah saya paparkan di atas itu hanya mencakup sebagian karena model lampu led masih banyak lagi.

5. Cara sederhana mengetahui LED rusak tanpa tester

Beberapa orang ingin memperbaiki lampu led atau yang jenis emergensi namun tidak memiliki alat ukur untuk mengetahui led smd yang mengalami kerusakan. Oleh karena itu sekarang kita coba analisa LED yang mengalami kerusakan dengan teknik tanpa menggunakan Multitester. Namun apakah bisa?

Secara ilmu teknik ini hasilnya akan fifty-fifty! Karena bagaimanapun ini ilmu asal tebak mana yang benar dan mana yang salah sehingga untuk work dan tidaknya tergantung dari pengamatan.

Mari kita mulai bagaimana teknik analisa lampu led smd yang rusak tanpa multitester.

Namun sebelum itu anda lebih baik kenali dulu gejala kerusakan lampu led apakah terjadi konslet atau hanya tiba tiba mati. Untuk lampu murah biasanya akan timbul ledakan saat terjadi kerusakan. Apabila dilihat secara kasat mata ada komponen pendukung  yang mengalami pecah atau terbakar.

Langkah ini penting untuk memastikan apakah keruskan pada mesin atau LED  nya.

Setelah dipastikan tidak ada komponen meledak dan terbakar bisa kita pastikan bahwa kerusakan terjadi pada LED nya.

Untuk mengetahuiu kerusakan lampu led sangat mudah dikenali dibandingkan led jenis lain apabila tanpa menggunaklan alat ukur. Kerusakan led smd akan trerlihat sedikit warna coklat atau titik hitam seperti terbakar terletak di tengah tengah.

Cek pada keseluruhan lampu led apakah terjadi tanda tanda kerusakan yang telah disebutkan tersebut?

Untuk melepaskan lampu led cukup di congkel hingga pecah, dan pastikan konektor keduanya terlepas kemudian diganti dengan led yang baru.

Mungkin dalam memperbaiki lampu led biasa pada led yang terjadi kerusakan bisa di ganti dengan dioda apabila tidak memiliki pengantinya, namun dalam percobaan beberapa hari yang lalu bahwa lampu led yang rusak tersebut bisa di sambungkan. Huungkan bekas konektor led yang rusak menggunakna tenol.

Bisanya apabila led hanya yang dicongkel tersebut yang rusak maka lampu dapat menyala normal. namun apabila ternyata masih mati maka cek lagi led lainya mungkin masih ada yang terlewatkan.

Demikian Cara memperbaiki lampu led rusak semoga bermanfaat, cara ini tidak 100% berhasil karena tergantung dari kondisi kerusakan ampu led tersebut.
